真空輸送設備是一個封閉的的罐體，由真空泵在罐體內部產生負壓，通過內外壓差,從B1吸料口處吸入氣流，用于吸入待輸送粉體（物料）。

    物料吸入料倉后，由于空間增大，氣流速度降緩，絕大部分物料無法繼續(xù)跟隨氣流而落入料倉底部。

    極少物料到達過濾器，在吸料間歇中（向分離艙卸料）被反吹氣囊吹落。

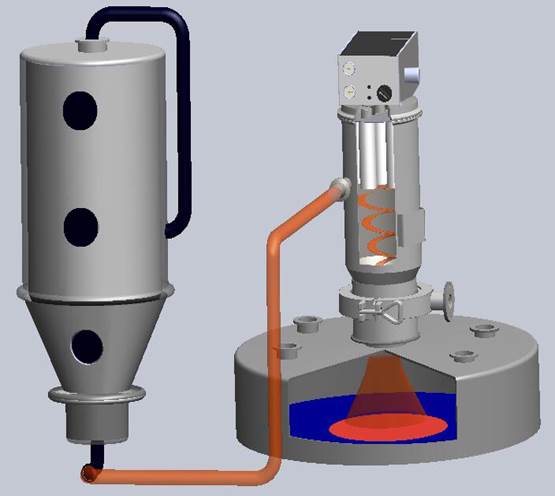

    真空泵(1)通過真空輸送設備的分離容器產生真空；將物料從出料口(3)通過吸料軟管與吸料口(2)吸入；

    在分離容器的過濾倉(4)內分離空氣與物料，將物料收集在料倉中；

    料倉充滿物料時，真空泵自動關閉，輸送設備內的壓力達到平衡。放料閥開啟，物料通過出料口(5)流出，并直接落入儲料容器(6)；

    出料時，過濾艙被反沖氣囊自動清潔。其特制的振動器可輔助下料，以提高輸送粘稠物料的效率；

    出料艙關閉，整個輸送流程再次啟動。
